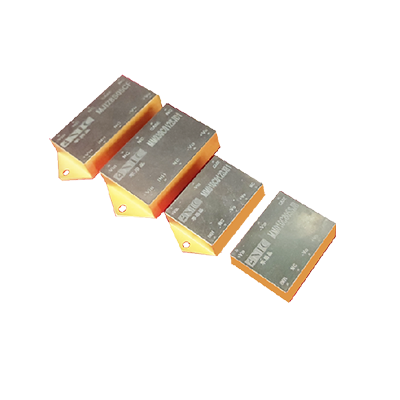

4NIC- MM 系列低壓六面金屬結構模塊電源

產品特點：

●輸入與輸出隔離

●具有遙控使能功能

●具有完善的保護功能

●具有良好的電磁兼容性

●環境適應性強，適用于各種苛刻環境條件

●外表面鍍金的六面金屬結構

●外形可定制

●兼容原M系列產品


產品參數

主要性能指標及環境參數


性 能

規格參數

備注





輸入特性

標稱電壓

電壓范圍


DC12V

DC9V~18V





可定制

DC24V

DC18V~36V

DC48V

DC36V~72V











輸出特性

標稱電壓

DC3.3V

DC5V

DC12V

DC15V

DC24V

可定制

輸出功率

最大50W


電壓精度

±1％或±100mV（取最大絕對值）


電壓調整率

≤1％或100mV（取最大值）


電流調 整率

≤1％或100mV（取最大值）




輸出紋波電壓

有效值Vrms :≤0.1％ 或 10mV（ 取最大值）


峰峰值 Vp - p :≤1％ 或 100mV（取最大值）


可適應負載特性

容性、阻性、感性

默認阻性

保護功能

輸出過壓、過流、短路

可定制

效率

93.5%（典型值）






環境適應性



工作殼溫

軍用級-45℃~+100℃

工業級-25℃~+85℃


貯存溫度、濕度

- 55℃~ +105℃、 5% ~ 95% RH


耐沖擊、振動

軍用級產品滿足 GJB 標準相關要求


電磁兼容性

配置濾波器可滿足相關電磁兼容標準


執行標準

航天長峰朝陽電源有限公司企業標準和相關行業標準




4NIC- MM 系列典型產品外形及安裝尺寸


產品型號

＊輸入電壓

輸出電壓

輸出最大電流

輸出功率

外形尺寸

4NIC- MM005*3V3S

DC9V- 18V DC18 V- 36V DC36V- 72V

3.3V

1.5A

5W

27.23*27.23*10(mm )

（外形代碼： A)

4NIC- MM005*005S

5V

1A

4NIC- MM005*012S

12V

0.42A

4NIC- MM005*024S

24V

0.21A

4NIC-MM005*3V3D

± 3.3V

0.76A

4NIC- MM005*005D

± 5V

0.5A

4NIC- MM005*012D

± 12V

0.21A

4NIC- MM005*024D

±24V

0.1A

4NIC- MM010*3V3S

DC9V- 18V DC18 V- 36V DC36V- 72V

3.3V

3A

10W

36.83*28.44*10.8(mm)

（外形代碼： B) 50.8*28.44*10.8(mm)

（外形代碼： B1)

4NIC- MM010*005S

5V

2A

4NIC- MM010*012S

12V

0.83A

4NIC- MM010*024S

24V

0.42A

4NIC- MM010*3V3D

± 3.3V

1.5A

4NIC-MM010*005D

± 5V

1A

4NIC-MM010*012D

± 12V

0.42A

4NIC-MM010*024D

±24V

0.21A

4NIC- MM020*3V3S

DC9V-18V DC18 V- 36V DC36V-72V

3.3V

4.5A

20W

53.08*28.19*12.7(mm)

（外形代碼： C) 73.41*28.19*12.7{mm)

（外形代碼： C1)

4NIC- MM020*005S

5V

4A

4NIC- MM020*012S

12V

1.67A

4NIC- MM020*024S

24V

0.83A

4NIC-MM020*3V3D

± 3.3V

2.3A

4NIC-MM020*005D

± 5V

2A

4NIC - MM020*012D

± 12V

0.83A

4NIC- MM020*024D

±24V

0.42A

4NIC- MM030*3V3S

DC9V- 18V DC18 V- 36V DC36V- 72V

3.3V

6A

30W

49.7*34.18*12.7(mm)

（外形代碼： D) 68.58*34.18*12.7(mm)

（外形代碼： D1)

4NIC- MM030*005S

5V

5A

4NIC- MM030*012S

12V

2.5A

4NIC-MM030*024S

24V

1.25A

4NIC- MM030"3V3D

± 3.3V

3A

4NIC- MM030*005D

± 5V

2.5A

4NIC-MM030*012D

± 12V

1.25A

4NIC-MM030*0240

±24V

0.63A

4NIC- MM050*012S

DC9V- 18V DC18V- 36V DC36V- 72V

12V

4.17A

50W

53.08*28.19*12.7(mm)

（外形代碼： C) 73.41*28.19*12.7(mm)

（外形代碼： C1)

4NIC- MM050*015S

15V

3.3A

4NIC- MM050*024S

24V

2.1A
