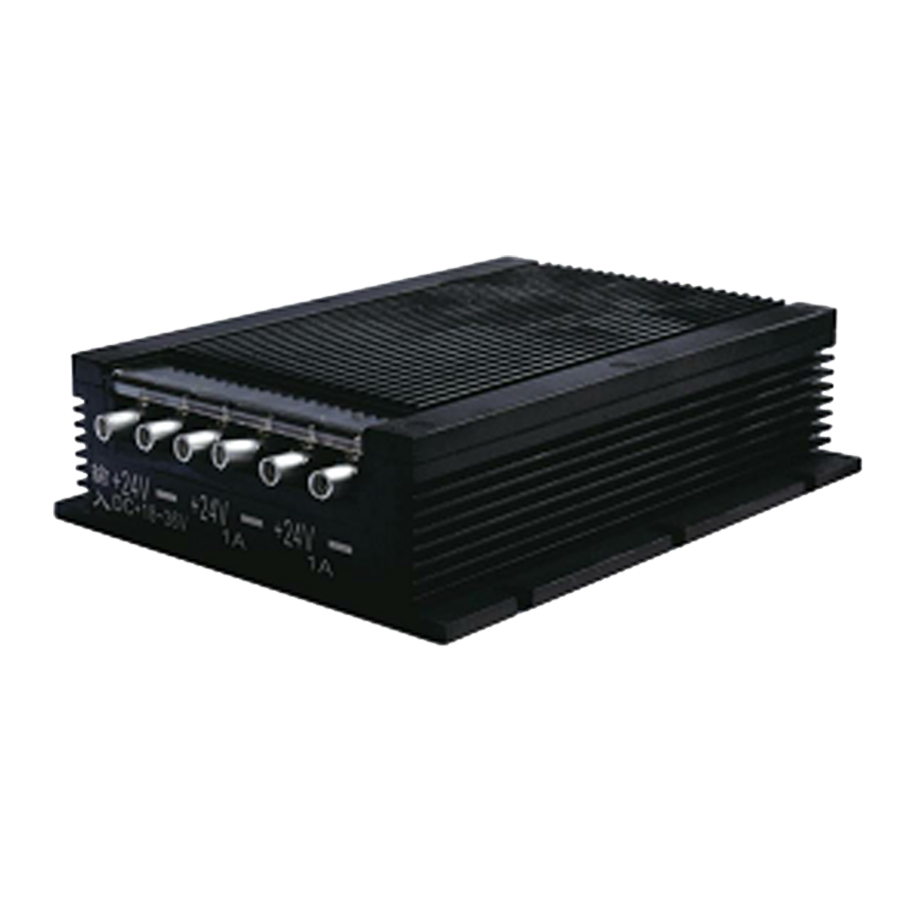

4NIC-DC系列 直流變換器一體化電源

產品特性:

●低壓寬范圍直流輸入

●模塊化設計

●滿足多種輸入需求　

●全封閉式結構 環境適應性強

●六面金屬屏蔽 電磁兼容性優異

●具有完善的保護功能

●支持非標產品定制

產品參數

主要性能指標和環境參數

項 目

規格參數

備注

輸入電壓

DC9-18V/DC9-36V/DC18-36V/DC18- 72V/DC36-72V

可定制

典型輸出電壓

DC3.3V     DC5V    DC12V    DC15V     DC24V    DC28V    DC48V

可定制

輸出功率

10  ~ 12000W


效率

93%（ 典型值 ）


輸出電壓精度

±1 ％ 或 士100mV （取最大絕對值）


輸出紋波電壓

峰峰值 Vp- p: ≤1％ 或 100mV （取最大值）



有效值 Vrms: ≤0.1％ 或 10mV（ 取最 大值）


電壓調整率

≤0.5％ 或 50mV（ 取最 大值）


電流調整率

≤1％ 或 100mV（ 取最 大值）


過壓保護

保護點： 125%~ 145%     保護方式 ： 關斷式


過流保護

保護點： 105 ~ 150％      保護方式：限流式 ／打嗝式／折回式


過熱保護

有


遙控開關

可選


串聯運行

可以


工作環境溫度

商業品 ：0~+50℃  工業品 ：－25~ +50℃  軍用品 ：－40~ +55℃


貯存溫度、濕度

-45 ~ +60 ℃、 5 ~ 95%RH


冷卻方式

自然散熱／傳導散熱／強制風冷／液冷


絕緣電阻

輸入對外殼： DC500V≥200MΩ

輸入對輸出： DC500V≥200MΩ

輸出對外殼： DC250V≥200MΩ


尺寸

典型產品見型號對照表


電磁兼容性

可進行電磁兼容對標設計


耐沖擊、振動

軍用級產品滿足 GJB150標準相關要求


執行標準

航天長峰朝陽電源有限公司企業標準和相關行業標準



4NIC-DC 系列典型產品外形及安裝尺寸


型號

輸出功率

(W)

外形尺寸

L*W*H(mm)

安裝孔距

(mm)

安裝孔徑

(mm)



4NIC-DC50



50



100*95*30



60*87.5



4-R2.0



4NIC-DC75



75



110*95*30



70*87.5



6-R2.0



4NIC-DC100



100



120*105*35



80*97.5



6-R2.0



4NIC-DC150



150



140*120*35



100*112



6-R2.0



4NIC-DC300



300



160*140*50



120*130



6-R2.5



4NIC-DC600



600



240*160*50



200*150



6-R2.5



4NIC- DC1200



1200



300*200*80



260*190



6-R3.0



4NIC-DC1800F



1800



320*240*155



280*225



6-R3.0



4NIC-DC2400F



2400



340*240*155



300*225



6-R3.0



4NIC-DC3000F



3000



380*240*155



340*225



6-R3.0



4NIC-DC3600F



3600



400*270*230



360*255



6-R3.0



4NIC-DC4800F



4800



420*300*260



380*285



6-R3.0



4NIC-DC7200F



7200



450*410*290



410*395



6-R3.0



4NIC-DC9600F



9600



500*480*440



460*465



10-φ6.5



4NIC-DC12000F



12000



550*540*500



510*525



      10-φ6.5
